|
一般鐵皮屋經日曬雨淋,很容易老化生銹,塗佈WP-200水性隔熱面漆或WP-300水性防水隔熱面漆,耐候抗UV,可保護鐵皮烤漆(不易生銹),一般壽命10年的鐵皮屋可延長至15~20年。
|
 |
施工層次 |
 |
|
|
|
 |
使用材料 |
 |
|
型號 |
品名 |
特性 |
包裝 |
備註 |
CMC-300AB |
彈性樹脂
水泥複合材
(薄塗多次) |
耐候性特佳,滲透性、接著性佳(磁磚釉面、不銹鋼亦可)耐水性特佳。 |
18Kg/25Kg |
防銹 |
*WP-200 |
水性隔熱
面 漆 |
深色鐵皮屋頂表面下降20℃以上,屋頂水泥面下降10℃以上,接著、耐水性佳。 |
18Kg |
可調色 |
*WP-300 |
高彈性防水
隔熱面漆 |
塗膜具柔韌性,不易龜裂。灰塵不易沾附,自潔性佳,隔熱效果佳。 |
18Kg |
可調色 |
AC-400S |
油性平光
透明面漆 |
單液、耐黃變,面上AC-400S可增進WP-200、WP-300的耐久性與自潔性。 |
5加侖 |
|
|
*水性隔熱面漆可避免熱脹冷縮效應,耐候抗UV,因此可保護建築物、其他防水膜或鐵皮烤漆(不易生銹),進而
延長其使用年限。
*米黃鐵皮屋頂塗裝WP-300(白),表面溫差>15℃(室外溫度33℃,下午一點)。
*舊鐵皮破損處修補→纖維網+CMC-309AB。 |
 |
產品特性測試報告 |
 |
|
WP-200水性隔熱面漆隔熱測試(白色) |
測試樣本 |
測試項目 |
測試方法 |
測試結果 |
水泥面 |
*塗裝前表面溫度(℃) |
測量2點平均 |
>53 |
*塗裝後表面溫度(℃) |
測量2點平均 |
<40 |
鐵皮面 |
*塗裝前表面溫度(℃) |
測量2點平均 |
>68 |
*塗裝後表面溫度(℃) |
測量2點平均 |
<45 |
|
|
*室外溫度33℃ |
WP-200隔熱面漆隔熱測試(白色)
(明志科技大學環安衛系暨環資所環保綠建材研發實驗室測試) |
測試項目
|
類別
|
試驗結果
|
試驗方法
|
屋頂表面溫度(℃) |
未塗裝 |
69.3 |
以紅外線熱像儀 測量表面溫度 |
有塗裝 |
40.0 |
室內天花板表面溫度(℃)
|
未塗裝 |
30.0 |
有塗裝 |
25.5 |
室內溫度(℃) |
未塗裝 |
32.3 |
有塗裝 |
28.5 |
|
|
備註:1. 本測試為實際塗佈WP-200隔熱漆於教學大樓308教室屋頂(屋頂為水泥隔熱磚)。
2. 緊鄰308教室左右之307教室及309教室作為未塗裝WP-200隔熱漆之空白對照組。
3. 測驗結果為檢測4天、1天測量1次、1次測量9點取平均值。
4. 室外溫度平均約33.8℃。 |
WP-300高彈性防水隔熱面漆隔熱測試(白色) |
測試樣本 |
測試項目 |
測試方法 |
測試結果 |
水泥面 |
*塗裝前表面溫度(℃) |
測量2點平均 |
>55 |
*塗裝後表面溫度(℃) |
測量2點平均 |
<40 |
鐵皮面 |
*塗裝前表面溫度(℃) |
測量2點平均 |
>65 |
*塗裝後表面溫度(℃) |
測量2點平均 |
<43 |
*室外溫度33℃
|
|
WP-200水性隔熱面漆(白色) |
測試項目 |
測試方法 |
測試結果 |
抗拉強度( kgf / cm2 ) |
CNS 3553(1996)
(3型試片) |
53.5 |
延伸率(%) |
59 |
撕裂強度(kg/cm) |
CNS 3559(2007)C形 |
26.1 |
|
|
*試驗環境條件:溫度(23±2)℃、相對溼度(50±5)% |
WP-300高彈性防水隔熱面漆(白色) |
測試項目 |
測試方法 |
測試結果 |
抗拉強度( kgf / cm2 ) |
CNS 3553(1996)
(3型試片) |
88.8 |
延伸率(%) |
63 |
撕裂強度(kg/cm) |
CNS 3559(2007)C形 |
40.6 |
|
|
*試驗環境條件:溫度(23±2)℃、相對溼度(50±5)% |
CMC-300AB彈性樹脂水泥複合材 |
測試項目 |
測試方法 |
測試結果 |
附著力( kg / cm2 )
(磁磚釉面) |
ASTM D4541 |
>35.0 |
附著力( kg / cm2 )
(水泥面) |
ASTM D4541 |
>15.0 |
透水性(cm) |
CNS 8083(1992) |
0 |
|
|
 |

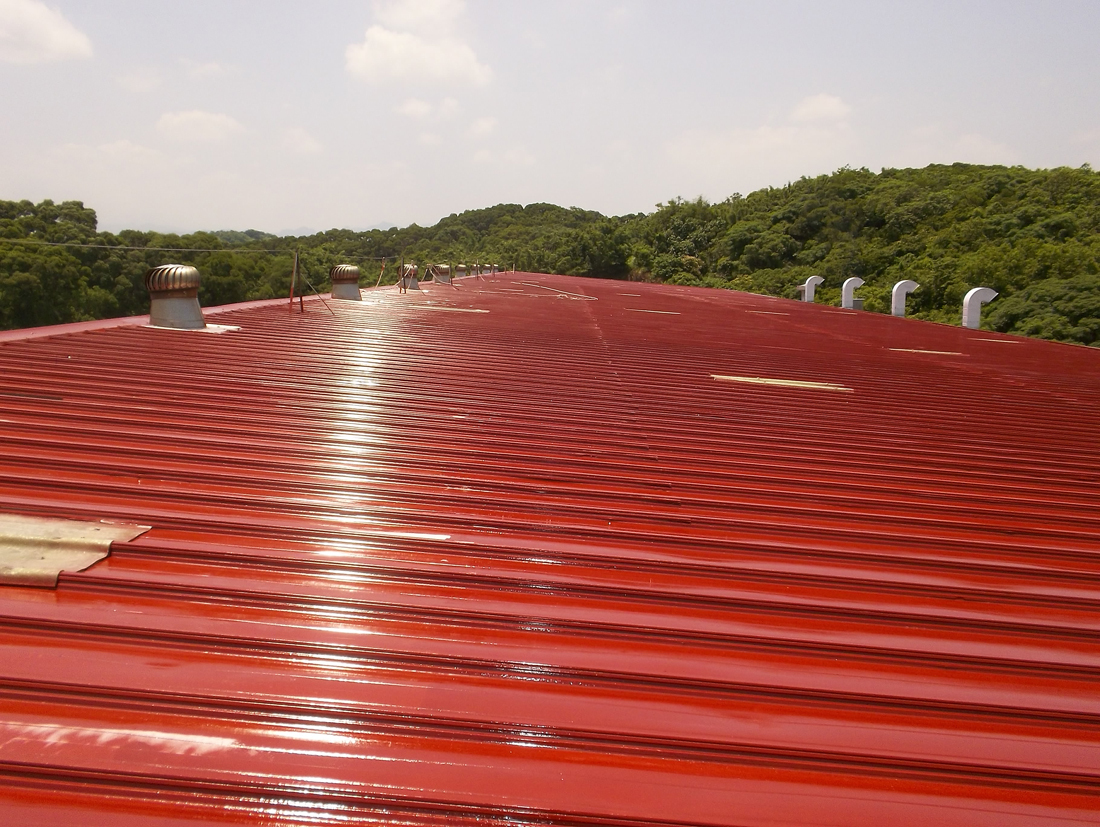

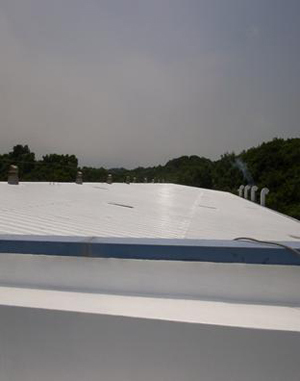

相關工程照片 |
 |
|
 |
CMC-300AB刷塗於生銹處及交接縫,加強接著與固銹
|
 |
WP-200或WP-300隔熱面漆全面塗佈 |
|
 |
 |
油性EPOXY防銹底漆 |
油性U-303耐候隔熱面漆 |
台灣東陶(TOTO)舊鐵皮屋頂防銹隔熱塗裝 |
|
