|
採用特殊工法,不需敲除原有地坪,除改善遇水濕滑之情形,亦同時達到環保、減廢之宗旨。 |
 |
施工層次 |
 |
|
 |
● 特 性:1.水性環保綠建材。
2.接著性強、耐水、防滑、防水。
3.全面更新(不需敲除)可選擇止滑度及色彩。
● 適用範圍:浴廁、走道、樓梯等輕便行使用。
|
 |

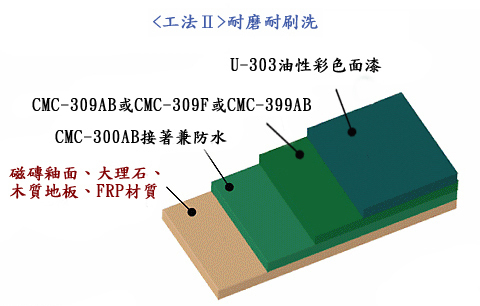

● 特 性:1.基層使用水性環保綠建材。
2.接著性強、耐水、防滑、防水。
3.使用油性耐候PU面漆,可增加耐磨、耐刷洗。
● 適用範圍:浴廁、走道、樓梯、停車場。
|
 |
● 特 性:1.潮濕面專用,使用水性EPOXY複合材,形成堅固的防潮底層。
2.使用水性EPOXY面漆,可增加耐磨、耐刷洗
● 適用範圍:廚房、地下室停車場。
(釉面磁磚地板請先以CMC-300AB彈性樹脂水泥複合材接著)
|
 |
使用材料 |
 |
|
型號
|
品名
|
特性
|
包裝
|
備註
|
▲CMC-300AB
|
彈性樹脂
水泥複合材
(薄塗多次)
|
耐候性特佳,滲透性、接著性佳(磁磚釉面或不銹鋼亦可)耐水性特佳
|
18Kg/25Kg
|
可調色
|
CMC-309AB |
高彈性樹脂
水泥複合材
(厚塗型) |
可一次厚塗2-3m/m,堅韌不易龜裂,耐候、耐水性特佳。 |
18Kg/24Kg |
|
CMC-309F |
高纖高彈性
水泥複合式
填縫材 |
CMC-309升級版,可一次填足1公分厚也不一龜裂。 |
18Kg/24Kg |
|
CMC-399AB |
高彈性
吸震水泥
複合材
|
具吸震功能提升面漆耐磨性。 |
18Kg/24Kg
|
|
*AB-305
|
水性EPOXY
|
無毒、不易水解、對水泥有特强滲透性及粘著力,水中可完成硬化(水不流動狀態下)。防水、防潮或用於混凝土起砂固著處理。
|
9Kg/18Kg
|
|
AU-168
|
水性壓克力地板漆
|
水性環保塗料,耐候、耐水性佳,塗膜具柔韌性,耐磨性特佳,浸水不易轉白。
|
18Kg
|
可調色
|
*AB-505
|
水性EPOXY面漆
|
對水泥有特强滲透性及粘著力,可與溶劑型環氧樹脂相互接著、硬化後塗膜性能與溶劑型環氧樹脂相近。
|
18Kg/18Kg
|
可調色
|
U-303AB
|
油性彩色面漆
|
附著性強,耐黃變,耐候佳,不易褪色,具韌性耐磨耗。
|
10Kg/5Kg
|
可調色
|
|
*水性EPOXY使用方式:AB劑需先混合均勻後,再加水稀釋。
▲一般調成水泥色(輕水模色),可取代室內外油漆。
*水性EPOXY使用方式:AB劑需先混合均勻後,再加水稀釋。 |
 |
產品特性測試報告 |
 |
|
CMC-300AB彈性樹脂水泥複合材 |
測試項目
|
測試方法
|
測試結果
|
附著力( kg / cm2 )
(磁磚釉面)
|
ASTM D4541
|
>35.0
|
附著力(kg / cm2 )
(水泥面)
|
ASTM D4541
|
>15.0
|
透水性(cm)
|
CNS 8083(1992)
|
0
|
|
|
|
CMC-309AB高彈性樹脂水泥複合材 |
測試項目
|
測試方法
|
測試結果
|
抗拉強度 ( kgf / cm2 )
|
CNS 6988 A3120
|
14.3
|
撕裂強度( kgf / cm )
|
CNS 6988 A3120
|
8.2
|
延伸率(%)
|
CNS 6988 A3120
|
39.4
|
透水性(cm)
|
CNS 8083(1992)
|
0
|
|
|
AU-168單液水性地板漆 |
測試項目
|
測試方法
|
測試結果
|
抗拉強度( kg / cm2 )
|
CNS 6988 A3120
|
103
|
撕裂強度( kg / cm )
|
CNS 6988 A3120
|
63
|
延伸率(%)
|
CNS 6988 A3120
|
113
|
耐磨(mg)
(CS-17-,500g.500轉)
|
CNS 10785(1984)
|
<10
|
耐水性
|
CNS 10757
|
浸水7天不轉白
|
|
|
*止滑係數0.5以上即符合安全標準 |
AB-305水性EPOXY或AB-305水性EPOXY水泥複合材
(財團法人自強工業科學基金會測試) |
測試項目
|
測試方法
|
測試結果
|
材料特性
|
NIEA W785.50B
|
無毒性
水質皆符合飲用水標準
|
|
|
*抗拉強度、延伸率、撕裂強度隨溫度高低變化;溫度升高時,延伸率增加,抗拉強 強和撕裂強度會降低。 |
AB-305水性EPOXY水泥複合材(S G S測試) |
測試項目
|
測試方法
|
尺寸大小
(cm×cm)
|
測試結果
(kgf/cm2)
|
環氧樹脂
現地拉拔
|
ASTM D4541-02
|
5.1×5.2
|
16.11
|
4.9×4.8
|
20.37
|
滲水性(cm)
|
CNS 8083(1992)
|

|
0
|
附著性試驗
(kgf/cm2)
|
CNS 4684(1994)
|

|
16.9
|
揮發性有機化合物(g/L)
|
CNS 15039-2
|

|
7.6
|
|
|
AB-505水性EPOXY面漆(S G S測試) |
測試項目
|
測試方法
|
測試結果
|
耐酸性
(5%硫酸,168小時)
|
CNS 10757
|
試驗體表面無龜裂、剝落、針孔、但表面微變色等現象
|
耐鹼性
(5%碳酸鈉,168小時)
|
CNS 10757
|
試驗體表面無膨脹、龜裂、剝落、分離、針孔、及無變色等現象
|
耐磨耗性(mg)
(CS-17,1000g,1000轉)
|
CNS 10785
|
62.2
|
揮發性有機化合物(g/L)
|
CNS 15039-2
|
7.4
|
|
|
U-303油性彩色面漆 (S G S測試) |
測試項目
|
測試方法
|
測試結果
|
耐酸性(5%硫酸,168小時)
|
CNS 10757(1995)
|
無異狀
|
耐鹼性(5%碳酸鈉,168小時)
|
CNS 10757(1995)
|
無異狀
|
耐磨耗性(mg)
(CS-17-,1000g.1000轉)
|
CNS 10785 (1984)
|
41.8
|
|
|
 |

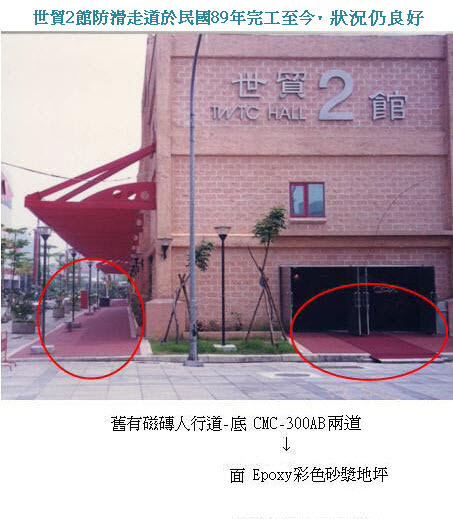

相關工程照片 |
 |
|
 |
|
